LXXB1000-C型路面铣刨机

LXXB1000-C型路面铣刨机——多角度观看

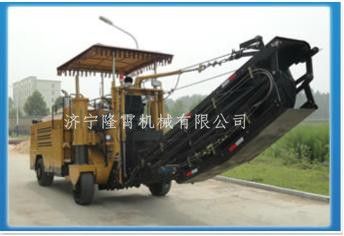

左视：

右视：

脱机操作：

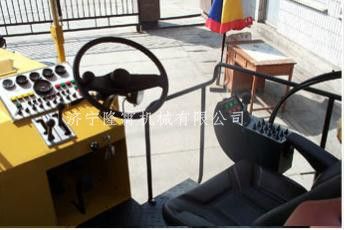

驾驶台：

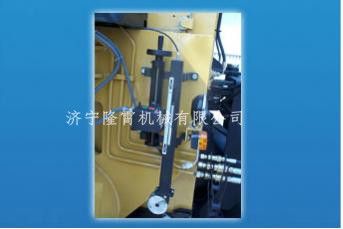

铣深控制：

一、主要技术参数

二、发动机参数

三、行走系统

行走为液压驱动，由行走泵、行走马达、行走变速箱、传动轴、前桥、前轮等组成。前桥为原装进口驱动转向前桥；前轮为驱动轮；两后轮为独立支撑的从动轮，可通过控制支柱的升降以满足铣刨深度的要求；转向为液压转向，轻便灵活。

四、工作系统

工作系统的传动方式为机械传动，发动机动力通过工作变速箱、传动轴、伞齿轮箱、链条箱，由三排链传递给铣刨转子。传动轴上设有安全装置，可保护发动机在瞬间负荷下不受损害，同时起到保护的作用。

五、制动装置

机器设有行车制动和驻车制动两套装置，分别为机械制动和液压制动形式。

六、操作系统

操作面板为人性化设计，具有上位操作和下位操作两套系统，可方便操作人员和辅助人员的操作或调整，标示明晰，操作简单。行走为电控无级变速；行走和工作都具有两个速度档，满足不同的行进和工作需要。

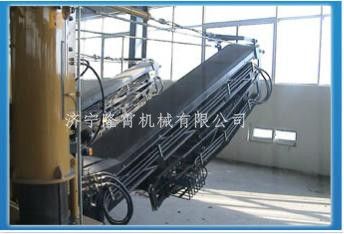

七、皮带机

皮带机单级输料，可上下升降和左右摆动，摆角45°；皮带机宽度500mm，高度3750mm，满足大型自卸车的装料高度。皮带机可以两节折叠，方便运输和转移。

八、自动找平

机器具有自动找平装置，铣刨平整度可控制在3mm之内。可在0~180mm范围内预设铣刨深度；机器上位和下位都设有显示铣刨深度的标尺，方便观察和调整。

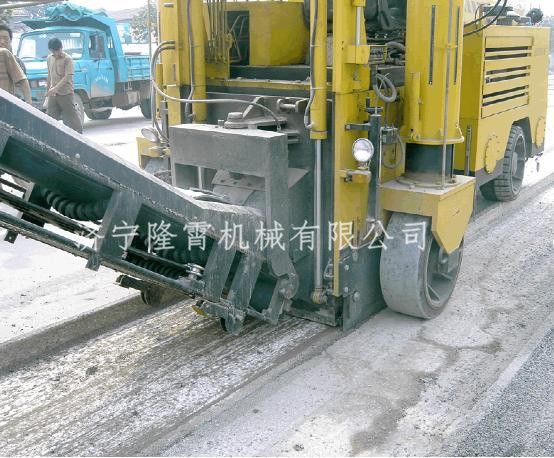

九、贴边铣刨

当需要铣刨的位置有靠近路边路沿石、护栏的情况时，可将右后支柱向前翻转180°，进行贴边铣刨。贴边距离可达5~10cm。

十、遥控装置

操作人员可通过带线遥控器脱机操作，实现和机上相同的操作。

十一、外接设备

机器配有动力输出口，作为动力站可连接液压镐等外接辅助设备。

十二、喷水装置

机器具有喷水装置，原装进口直流电水泵供水。水箱容积600L。作用是冷却和消除灰尘，延长使用寿命，改善作业环境。

十三、机器装运

机器爬坡能力强，可自行上下拖车；另外机器还设有吊装位置，也可吊装运输。

十四、进口件明细表

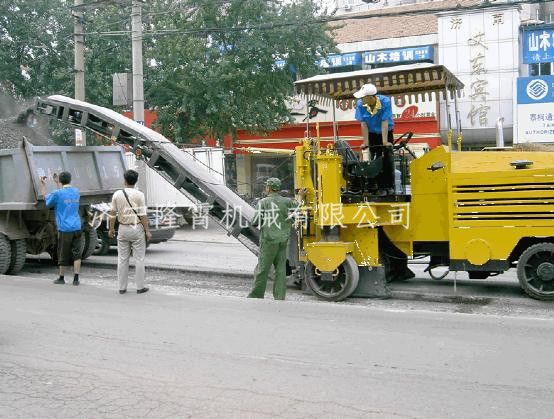

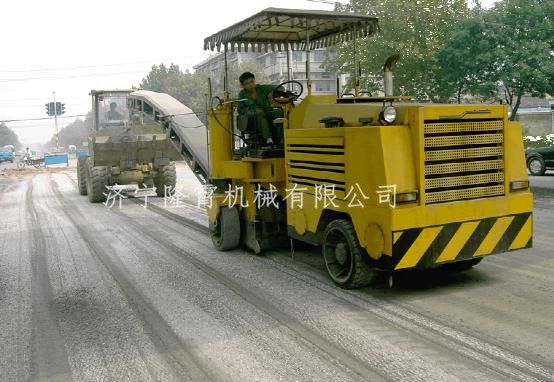

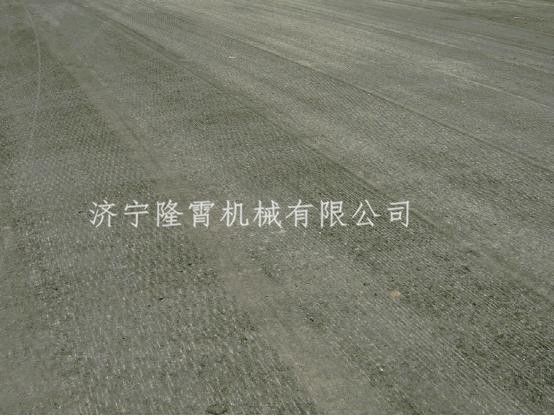

LXXB1000-C型路面铣刨机——工程案例

LXXB1000-C型路面铣刨机 2016-6-16 本文被阅读 1653 次
